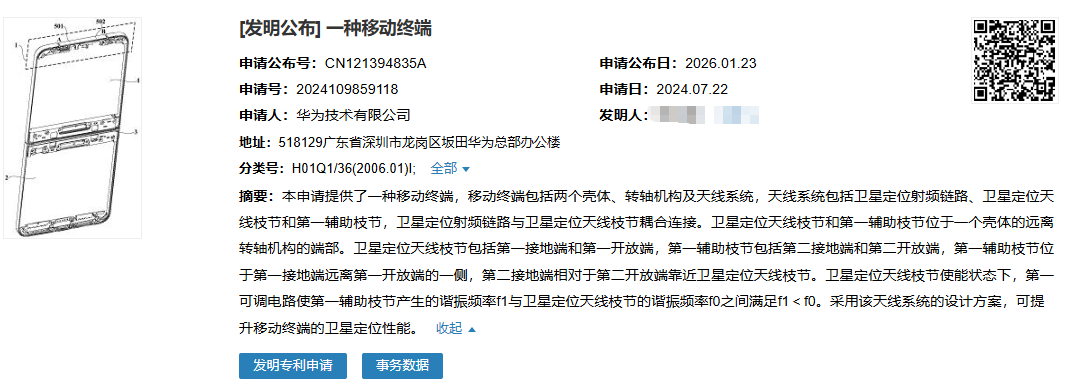

根据摘要显示:本申请提供了一种移动终端,移动终端包括两个壳体、转轴机构及天线系统,天线系统包括卫星定位射频链路、卫星定位天线枝节和第一辅助枝节,卫星定位射频链路与卫星定位天线枝节耦合连接。卫星定位天线枝节和第一辅助枝节位于一个壳体的远离转轴机构的端部。卫星定位天线枝节包括第一接地端和第一开放端,第一辅助枝节包括第二接地端和第二开放端,第一辅助枝节位于第一接地端远离第一开放端的一侧,第二接地端相对于第二开放端靠近卫星定位天线枝节。卫星定位天线枝节使能状态下,第一可调电路使第一辅助枝节产生的谐振频率f1与卫星定位天线枝节的谐振频率f0之间满足f1<f0。采用该天线系统的设计方案,可提升移动终端的卫星定位性能。
随着折叠终端产品技术的逐渐成熟,用户对其提出了越来越高的要求。以目前较为流行的C型折叠手机为例,受堆叠架构的影响,其卫星定位功能通常是在展平状态下使用。但随着C型折叠手机的副屏尺寸的增大,用户对其在折叠状态下的卫星定位功能也提出了一定的使用需求,这就对C型折叠手机的卫星定位天线在折叠状态下的性能的提升提出了更高的要求。
本申请提供了一种可折叠的移动终端,用于提升移动终端的卫星定位天线的性能,从而满足移动终端在不同折叠状态下的卫星定位使用要求。
其核心是通过创新的天线系统设计解决不同折叠状态下卫星定位性能不佳的问题,天线系统包含卫星定位射频链路、卫星定位天线枝节及 1-3 组辅助枝节(均配备可调电路),主枝节与辅助枝节均位于壳体远离转轴的端部,按特定位置关系、尺寸比例(如第一辅助枝节长度为主体的 1/3-2/3)和谐振频率要求(展平状态下第一辅助枝节 f1 <主枝节 f0,闭合状态下第二辅助枝节 f3>f0、第三辅助枝节 f4>f3)设计,通过将辅助枝节的谐振加载至主枝节实现模式重构,使展平状态下卫星定位天线效率从 32% 提升至 41%,闭合状态下从 8.2% 最高提升至 30%,同时辅助枝节能复用为蜂窝通信天线的寄生枝节,适配两折及以上多类型可折叠终端和不同外观设计,保证定位与通信功能隔离互不干扰,大幅优化用户在不同折叠形态下的卫星定位体验。
